Tủ RMU là thiết bị điện hợp bộ với chức năng kết nối, đo lường và tích hợp máy cắt loại cố định với chức năng bảo vệ máy biến áp.
Tủ RMU có kích thước nhỏ, độ tin cậy cao, an toàn, dễ bảo dưỡng, dễ thay thế và mở rộng.
Tủ điện RMU được sử dụng nhiều trong hệ thống phân phối mạch vòng thứ cấp, có chức năng đóng cắt đầu vào cho các trạm biến áp, trạm biến thế hợp bộ…trong nhiều lĩnh vực ngành nghề.
Cấu tạo tủ RMU
Tủ RMU được kết nối bởi các ngăn cáp đầu ra, đầu vào bằng cầu dao cách ly và ngăn cáp ra máy biến áp sử dụng cầu dao phụ tải kết hợp cầu chì bảo vệ.
Phần tử đóng cắt bao gồm dao cắt tải, máy cắt và dao nối đất, thanh cái và các đầu đấu. Các phần tử được đặt trong bình khí SF6 (cấu tạo bằng chất đặc biệt bền bỉ với môi trường như bụi bẩn, dầu mỡ, không rỉ sét).
Tủ RMU được phân chia và kết nối với nhau bằng những ngăn riêng biệt, với các quy chuẩn RMU 2 ngăn, 4 ngăn, 6 ngăn tùy theo yêu cầu của khách hàng với chức năng.
Ưu điểm của tủ RMU
Tủ RMU là giải pháp tất cả trong một, thiết bị đóng cắt an toàn, dễ lắp đặt và bảo trì miễn phí, giúp các tiện ích nâng cao độ tin cậy và thời gian hoạt động của mạng và giảm chi phí vận hành.
Giảm bảo trì và phụ tùng thay thế: Các loại rơle hiện nay hầu như không cần bảo trì, có thể dễ dàng kiểm tra mạch bảo vệ trong giai đoạn thử nghiệm đưa vào vận hành với các thiết bị thí nghiệm đơn giản.
Khả năng chịu đựng môi trường khắc nghiệt tốt hơn: Máy cắt trong tủ RMU được đặt bên trong các buồng chứa đầy khí SF6, nên không bị ảnh hưởng bởi điều kiện môi trường.
Cải thiện khả năng bảo vệ đối với dòng từ hoá quá tải, dòng sự cố pha-pha và dòng chạm đất với cường độ bé.
Phối hợp bảo vệ tốt hơn với các thiết bị bảo vệ trung thế khác và hạ thế.
Thiết kế nhỏ gọn giàu tính năng: Thiết bị chính vòng là Thiết bị đóng cắt nhỏ gọn cách điện SF6 được trang bị bộ ngắt kết nối Công tắc SF6 và bộ ngắt mạch chân không.
Tiết kiệm thời gian và chi phí : RMU là một thiết bị đóng cắt hoàn chỉnh và dễ lắp đặt, tiết kiệm thời gian lắp đặt và vận hành. Không phụ thuộc vào khí hậu và chịu được các điều kiện môi trường, chi phí vận hành và bảo trì của các tổ máy này cũng thấp.
An toàn và Hiệu suất : Thiết kế nhỏ gọn hiện đại và công nghệ mới nhất của RMU đảm bảo hoàn toàn an toàn, kết nối, độ tin cậy và hiệu quả.
Khả năng thông minh : Khi được trang bị các thiết bị điện tử thông minh và khả năng giao tiếp, RMU dễ dàng tích hợp với Hệ thống quản lý phân phối và trong việc xây dựng giải pháp Lưới thông minh.
Tuổi thọ của thiết bị: > 20 năm.
Hoạt động ổn định trong bất cứ điều kiện khí hậu khắc nghiệt nào -2500C ÷ +4000C
Tủ trung thế Schneider SM6 24KV Loại tủ MODUL (ghép ngăn). Cáp được nối vào từ dưới hầm cáp. Các ngăn được kết nối với nhau qua hệ thanh cái 630A, 1250A, 2000A. Các ngăn chức năng gồm: - Ngăn cầu dao phụ tải cáp vào IM - Ngăn cầu dao cầu chì sang máy biến áp QM - Ngăn cầu dao máy cắt DM1A - Ngăn đo lường trung thế GBCB
Tủ trung thế Schneider SM6 24KV Loại tủ MODUL (ghép ngăn). Cáp được nối vào từ dưới hầm cáp. Các ngăn được kết nối với nhau qua hệ thanh cái 630A, 1250A, 2000A. Các ngăn chức năng gồm: - Ngăn cầu dao phụ tải cáp vào IM - Ngăn cầu dao cầu chì sang máy biến áp QM - Ngăn cầu dao máy cắt DM1A - Ngăn đo lường trung thế GBCB
Tủ trung thế Schneider SM6 24KV Loại tủ MODUL (ghép ngăn). Cáp được nối vào từ dưới hầm cáp. Các ngăn được kết nối với nhau qua hệ thanh cái 630A, 1250A, 2000A. Các ngăn chức năng gồm: - Ngăn cầu dao phụ tải cáp vào IM - Ngăn cầu dao cầu chì sang máy biến áp QM - Ngăn cầu dao máy cắt DM1A - Ngăn đo lường trung thế GBCB
Tủ RMU 24kV 20kA/1s loại 3 ngăn, MỞ RỘNG BÊN PHẢI, cách điện khí SF6Tủ gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn máy cắt 630A, rơ le VIP45 bảo vệ Lộ Đường Dây.
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !

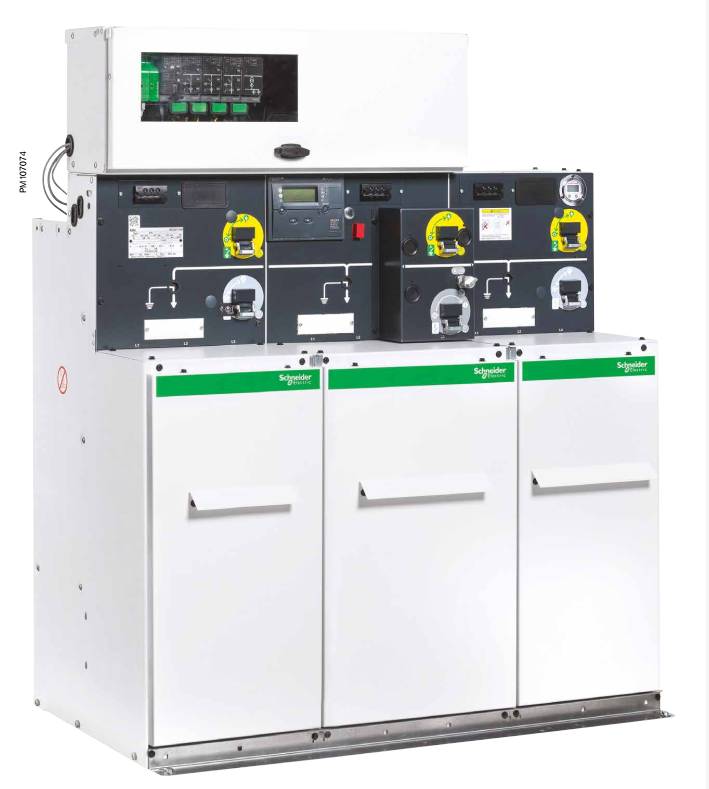

Tủ RMU 24kV loại 3 ngăn 20kA/1s không mở rộng, cách điện SF6.Gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA (chưa bao gồm cầu chì)
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ trung thế Schneider SM6 mã SM là tủ trung thế hãng Schneider với cầu dao cách ly, đầu vào ra nối với cáp ngầm từ đáy tủ. Tủ trung thế Schneider SM6 mã SM được dùng cho lưới điện đến 24kV và 36kV tương đương với lưới điện 22kV và 35kV ở Việt Nam.

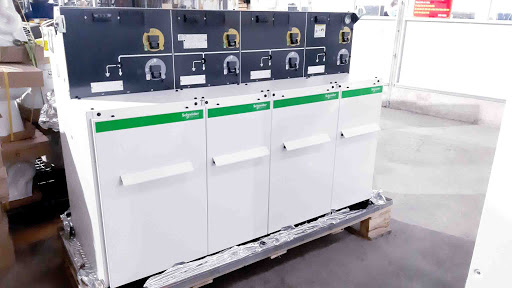

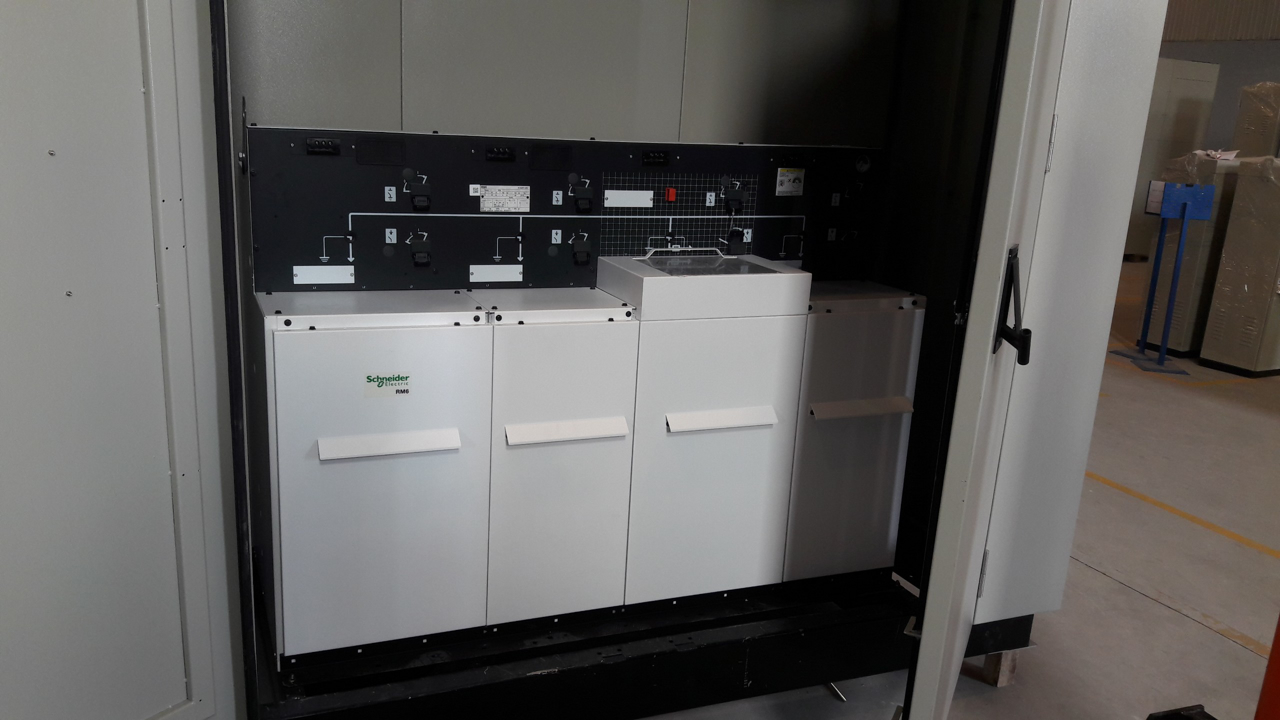

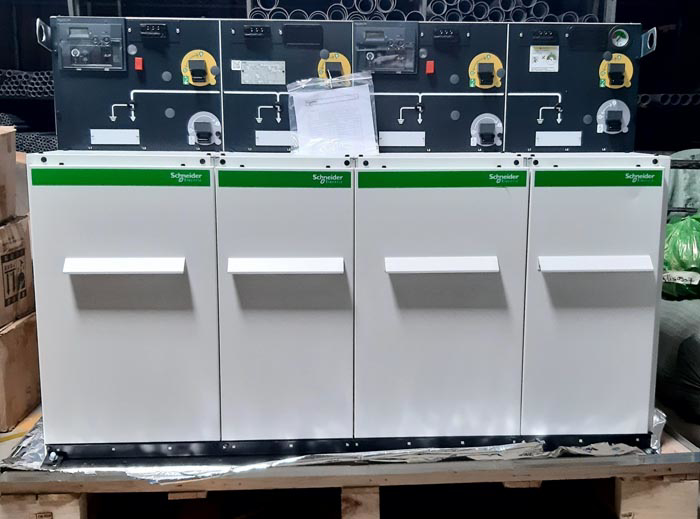

Tủ RMU 24kV 20kA/1s loại 4 ngăn, MỞ RỘNG BÊN PHẢI. Tủ gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 02 ngăn máycắt 630A, rơ le VIP400 bảo vệ Đường Dây.
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV 20kA/1s loại 5 ngăn, không mở rộng, cách điện khí SF6. Tủ gồm 03ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệMBA + 01 ngăn máy cắt 630A Rơ le VIP400 bảo vệ lộ đường dây
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !

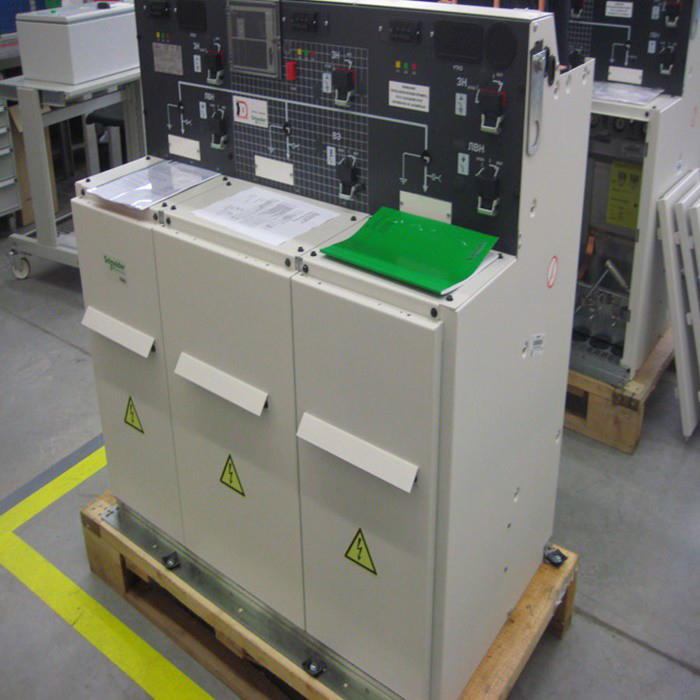

Tủ RMU 24kV 20kA/1s loại 3 ngăn, không mở rộng, cách điện SF6. Tủ gồm 02 ngănCDPT 630A cho cáp nguồn đến/ đi + 01 ngăn máy cắt 200A bảo vệ MBA.Mã hàng RM6-Ne-IDI
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV 20kA/1s loại 3 ngăn, không mở rộng, cách điện SF6. Tủ gồm 02 ngănCDPT 630A cho cáp nguồn đến/ đi + 01 ngăn máy cắt 200A bảo vệ MBA.Mã hàng RM6-Ne-IDI
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !

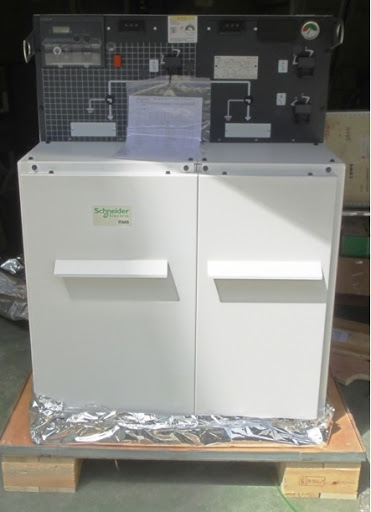

Tủ RMU 24kV - 02 ngăn, không mở rộng, cách điện SF6. Tủ gồm 01 ngăn CDPT630A cho cáp nguồn đến + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA. Tủ chưagồm cầu chì (Mã hàng RM6-Ne-QI)
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV - 02 ngăn, không mở rộng, cách điện SF6. Tủ gồm 01 ngăn CDPT630A cho cáp nguồn đến + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA. Tủ chưagồm cầu chì (Mã hàng RM6-Ne-QI)
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !

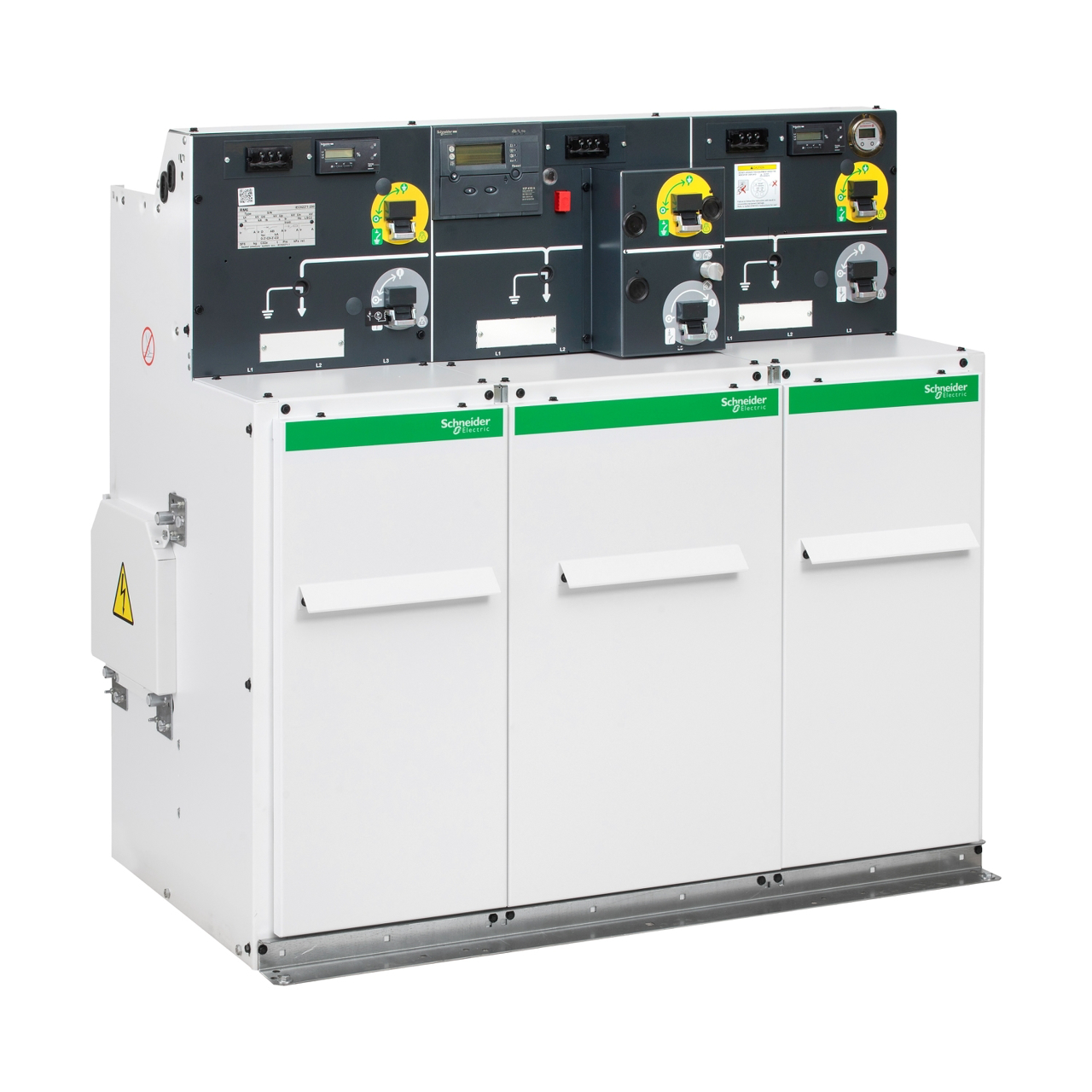

Tủ RMU 24kV loại 3 ngăn 20kA3s không mở rộng, cách điện SF6.Gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA (chưa bao gồm cầu chì)Xuất xứ: Schneider ( Pháp )
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV loại 3 ngăn 20kA/3s không mở rộng, cách điện SF6.Gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA (chưa bao gồm cầu chì)Xuất xứ: Schneider ( China )
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV loại 3 ngăn 20kA/1s không mở rộng, cách điện SF6.Gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA (chưa bao gồm cầu chì)Xuất xứ: Schneider ( Pháp )
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
Tủ RMU 24kV loại 3 ngăn 20kA/1s không mở rộng, cách điện SF6.Gồm 02 ngăn CDPT 630A cho cáp nguồn đến/ đi + 01 ngăn CDPT 200A có đế lắp chì bảo vệ MBA (chưa bao gồm cầu chì)Xuất xứ: Schneider ( Pháp )
Liên hệ: 0963.212.935 để được hỗ trợ Tốt nhất
Sản phẩm có thể đặt hàng Online (giá chưa gồm Vat), vui lòng liên hệ để biết tiến độ đặt hàng cụ thể !
• Gồm 04 ngăn cáp đến hoặc ngăn cáp đi kết hợp với cầu dao phụ tải và dao tiếp địa (ngăn C) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 02 ngăn cầu chì bảo vệ máy biến áp (ngăn F) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 02 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn D) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 01 ngăn cáp đến hoặc ngăn cáp đi kết hợp với cầu dao phụ tải và dao tiếp địa (ngăn C), 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp.
• Gồm 01 ngăn đầu vào trực tiếp thanh cái không kèm dao tiếp địa (ngăn D), 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp.
• Gồm 01 ngăn cáp đến hoặc ngăn cáp đi kết hợp với cầu dao phụ tải và dao tiếp địa (ngăn C), 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp.
• Gồm 01 ngăn đầu vào trực tiếp thanh cái không kèm dao tiếp địa (ngăn D), 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía

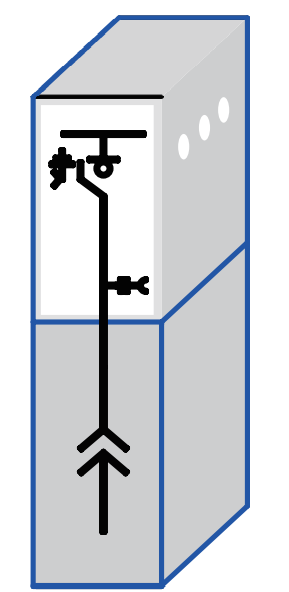

• Gồm 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía
• Gồm 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn máy cắt chân không bảo vệ máy biến áp và đường dây (ngăn V) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp. • Có thể mở rộng phía bên phải hoặc cả hai phía

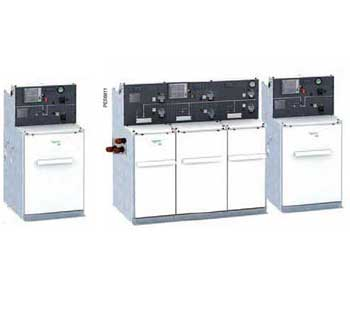

• Gồm 01 ngăn cáp đến hoặc ngăn cáp đi kết hợp với cầu dao phụ tải và dao tiếp địa (ngăn C), 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn cầu chì bảo vệ máy biến áp (ngăn F) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp.

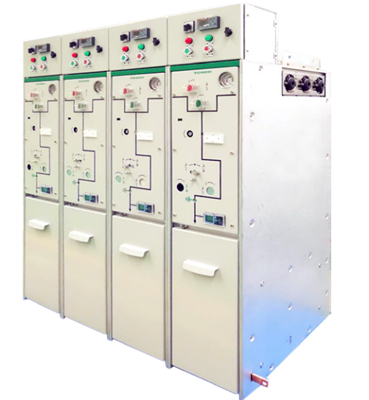

• Gồm 01 ngăn đầu vào trực tiếp thanh cái kèm dao tiếp địa (ngăn De) và 01 ngăn cầu chì bảo vệ máy biến áp (ngăn F) • Điện áp định mức lên tới 24 kV, 630 A, 20 kA 3s, được sử dụng cho các hệ thống điện phân phối thứ cấp.
