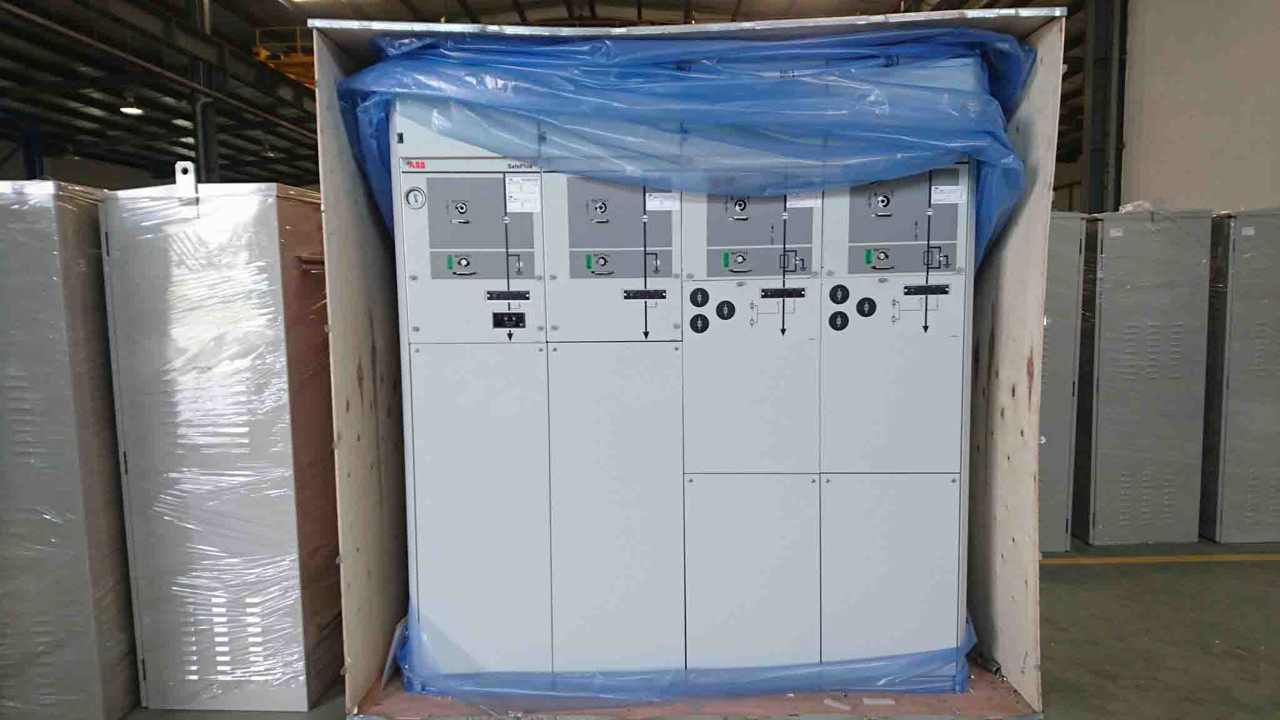

Cách điện của thanh cái

Các tính năng chung Tất cả các môđun có nhiều tính năng giống nhau. Các tính năng này được mô tả trong chương “Cấu hình SafeR- ing/SafePlus”.

Các tính năng tiêu chuẩn
– Dao cắt tải ba vị trí với dao cách ly và dao tiếp địa
– Cơ cấu cơ khí với hai trục vận hành riêng biệt cho chức năng cắt tải và chức năng tiếp địa
– Chỉ thị vị trí dao cắt cho cầu dao cắt tải và dao tiếp địa
– Sứ xuyên cáp lực theo chiều ngang ở phía trước, Loại C (dòng 400 có bắt vít) với bộ chia điện áp tích hợp cho chỉ thị điện áp

Các tính năng tùy chọn
– Sứ xuyên để mở rộng mặt bên (400 A)
– Sứ xuyên để thử nghiệm cáp lực (bao gồm các tiếp điểm thử nghiệm thiết bị tiếp địa)
– Sứ xuyên cáp lực:
Loại B (dòng 400 loại phích cắm, In = 400 A)
Loại C (dòng 400 loại bắt vít) cảm biến kết hợp kèm tụ điện tích hợp cho chỉ thị điện áp cũng như các cảm biến để giám sát dòng điện và điện áp
Loại D (dòng 600 loại bắt vít)
– Bộ triệt tiêu hồ quang bao gồm tín hiệu (1NO) được đấu nối đến các terminal (chỉ trên các lộ vào)
Tín hiệu (1NO) từ chỉ thị áp suất khí bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6)
Cơ cấu lò xo đơn tự chốt

Các tính năng tùy chọn có sẵn để trang bị thêm
– Cơ cấu vận hành motor cho dao cắt tải
– Hộp khoang hạ áp / Hộp luồn trên

Các tính năng chung
Tất cả các môđun có nhiều tính năng giống nhau. Các tính năng này được mô tả trong chương “Cấu hình SafeR- ing/SafePlus”.

Các tính năng tiêu chuẩn
– Máy cắt chân không 200 A để bảo vệ máy biến áp hoặc máy cắt chân không 630 A để bảo vệ ngăn lộ
– Cơ cấu cơ khí lò xo kép hai vị trí cho máy cắt chân không
– Dao cách ly/dao tiếp địa ba vị trí nối tiếp dưới máy cắt chân không
– Cơ cấu cơ khí lò xo đơn ba vị trí cho dao cách ly/dao tiếp địa
– Khóa liên động giữa máy cắt chân không và dao cách ly/dao tiếp địa
– Chỉ thị vị trí cho máy cắt chân không và dao cách ly/dao tiếp địa
– Rơle bảo vệ điện tử tự cấp nguồn với các biến dòng hình xuyến lắp trên cáp lực (chỉ tiêu chuẩn trên phiên bản 200 A)
– Cuộn cắt (để rơle thực hiện cắt)
– Sứ xuyên cáp lực theo chiều ngang ở phía trước; Loại A (dòng 200 loại chụp cắm) cho máy cắt chân không 200A có tụ điện tích hợp cho chỉ thị điện và loại C (dòng 400 loại bắt vít) cho máy cắt chân không 630 A có bộ chia điện áp tụ điện tích hợp cho chỉ thị điện áp

Các tính năng tùy chọn
– Sứ xuyên cáp lực:
Loại B (dòng 400 loại chụp cắm)
Loại D (dòng 600 loại bắt vít)
Loại C (dòng 400 loại bắt vít) cảm biến- kết hợp với bộ chia điện áp tích hợp cho chỉ thị điện áp và cảm biến tích hợp để giám sát dòng điện và điện áp
– Bộ triệt tiêu hồ quang với tín hiệu (1NO) được đấu nối đến các terminal
– Tín hiệu (1NO) từ chỉ thị áp suất bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6)

Các tính năng tùy chọn có sẵn để trang bị thêm
– Cơ cấu vận hành motor cho máy cắt chân không
– Tiếp điểm phụ; Vị trí máy cắt chân không 2NO + 2NC, vị trí dao cách ly 2NO + 2NC, vị trí dao tiếp địa 2NO + 2NC và tín hiệu báo máy cắt chân không cắt 1NO
– Cuộn khóa
– Cuộn thấp áp kèm/không kèm thời gian trễ
