Tủ điện phân phối DB

Vật liệu: Thép mạ điện, nhập khẩu đảm bảo tiêu chuẩn công nghệ (JIS G3302 Nhật Bản), (En10142 Châu Âu), và (ASTM A653/A653-08 Mỹ)
Lớp sơn: Sơn sần hoặc mịn mã màu: RAL 7035, RAL7032, RAL7033, hoặc các màu khác theo yêu cầu của khách hàng
Cáp vào ra: Trên/dưới
Loại lắp đặt: Treo tường/ đứng
Điều kiện làm việc: Trong nhà/ ngoài trời
Dòng điện định mức: Lên đến 1000A
Bảo vệ xâm nhập: IP30/IP31/IP42
Độ dày khung: 1,5mm - 2,0mm
Kích thước (H*W*D)mm: Phụ thuộc vào đơn hàng....

Review Sản phẩm

Nhà sản xuất: VNECCO

SKU: VNC_DB

Mã hàng (Model): VNC_DB

100 đ

Update Price

Số lượng:

1.Tủ điện phân phối DB là gì?

Tủ điện phân phối DB (Distribution Board) là tủ phân phối được sử dụng trong các mạng điện hạ thế. Tủ phân phối DB thường được lắp đặt phía sau các tủ phân phối tổng MSB với mục đích hỗ trợ cung cấp truyền tải điện cho mạng lưới điện hạ thế. Dòng điện định mức của tủ điện DB có thể lên tới 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc...). Tủ được đặt gần phụ tải, bên trong tủ bao gồm MCB/ RCCB, đèn báo pha, cầu chì. Một số tủ đặc biệt được thiết kế theo yêu cầu từ khách hàng có gắn đồng hồ kWh, Ampe kế, Volt kế, bảo vệ mất pha, tụ bù…

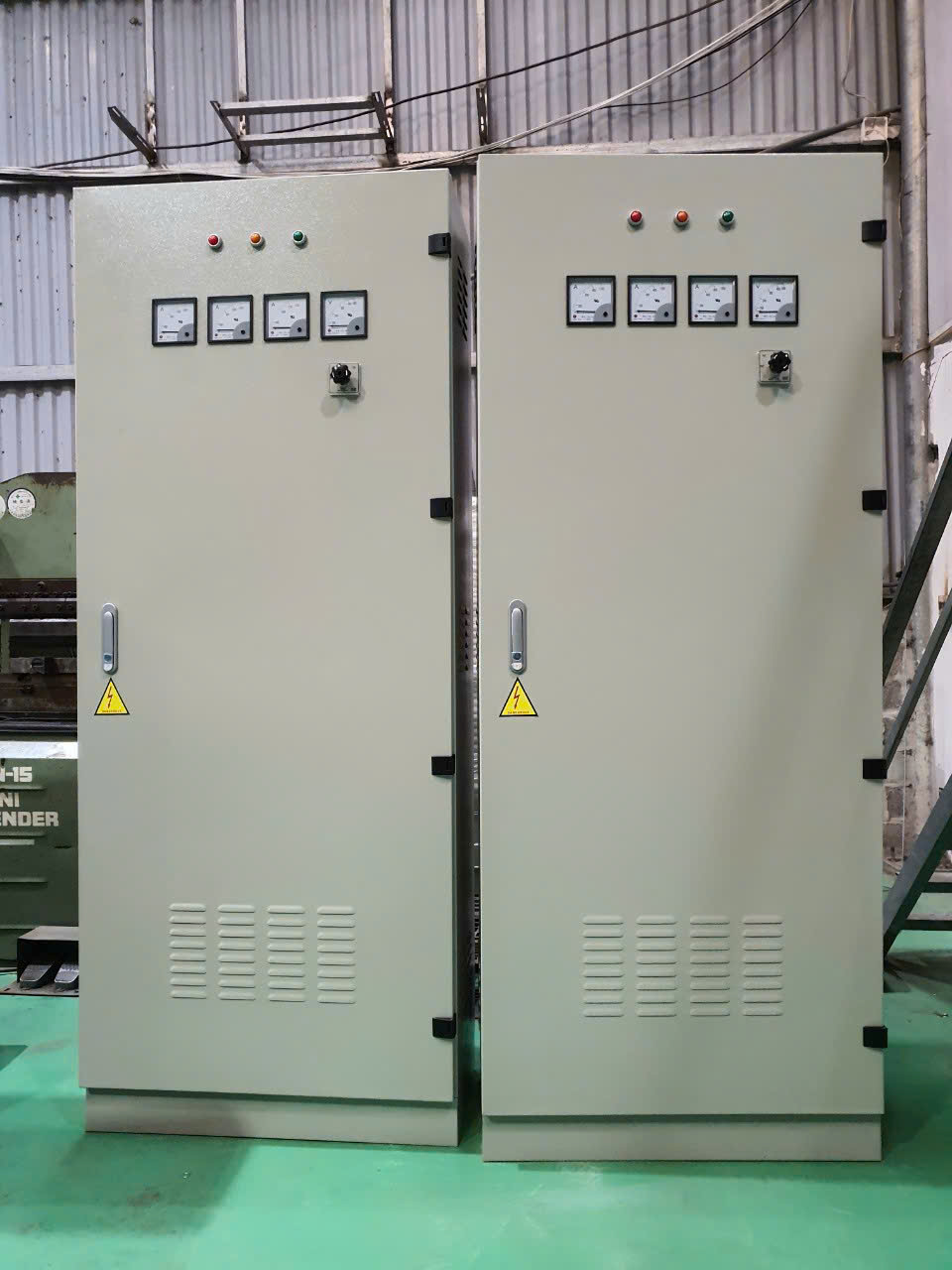

tủ điện phân phối DB

Tủ điện phân phối DB

2. Thông số kỹ thuật cơ bản của tủ điện phân phối DB

Thông số kỹ thuật điện cơ bản:

Tiêu chuẩn	IEC/EN 60439-1, IEC/EN 60529
Điện áp định mức	220-230 / 380-415 VAC
Tần số định mức	>50 Hz / 60Hz
Dòng điện tối đa	>1000 A
Cấp bảo vệ(IP)	IP43 - IP 55
Độ tăng nhiệt tối đa	50°C
Dòng cắt	6kA - 50kA

Thông số kỹ thuật cơ khí cơ bản:

a, Thông tin vỏ tủ:

Vật liệu

Được chế tạo từ Tôn tấm nhập khẩu đảm bảo tiêu chuẩn công nghiệp

Bề mặt

Sử dụng sơn tĩnh điện RAL 7032, RAL 7033 hoặc mạ kẽm với độ dày của vỏ từ 1,2mm - 2mm, và các màu khác theo yêu cầu khách hàng.

Kết Cấu

Cánh tủ: 01 lớp cánh và 02 lớp cánh theo yêu cầu kỹ thuật của khách hàng.

Tiêu chuẩn thiết kế: IEC 61439-1

Tiêu chuẩn cấp bảo vệ (IP): 60529 trong lắp đặt

b, Kích thước tủ

H – Cao (mm)	>450 - 2000
W – Rộng (mm)	600-800-1000
D – Sâu (mm)	600-800-1000

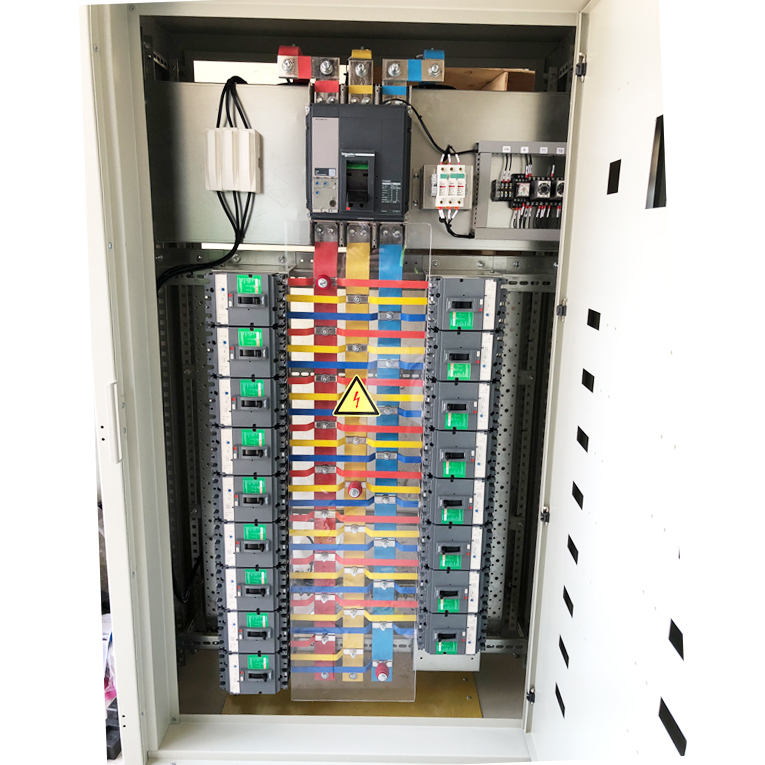

tủ điện phân phối DB

Tủ điện phân phối DB

3.Chức năng của tủ điện phân phối DB

Chức năng chính của tủ điện DB là cung cấp điện ra các hệ thống máy móc, hệ thống bơm, các tủ điều khiển; đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải

Đặc tính kỹ thuật

Tiêu chuẩn	IEC/EN 61439-1
Điện áp định mức	0,4kV/0,2kV
Tần số định mức	50Hz/60Hz
Dòng điện	100A-1000A
