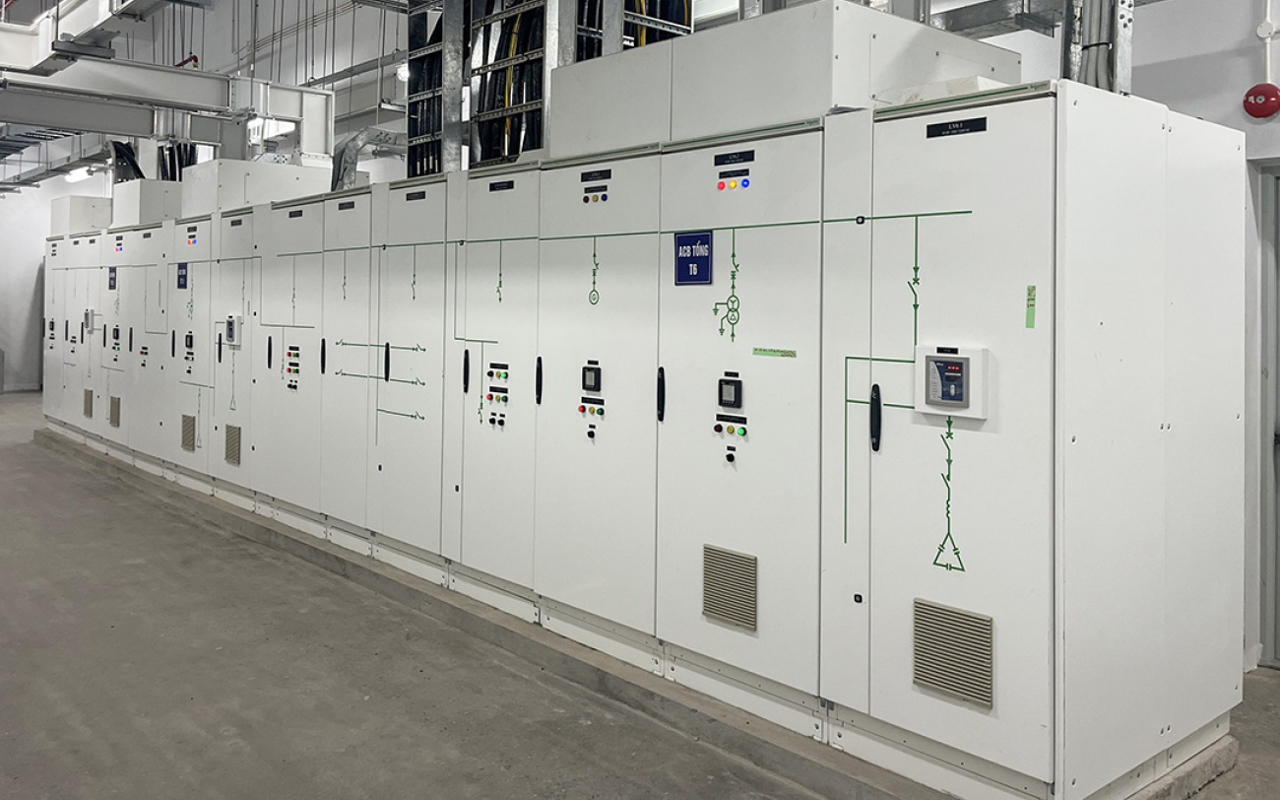

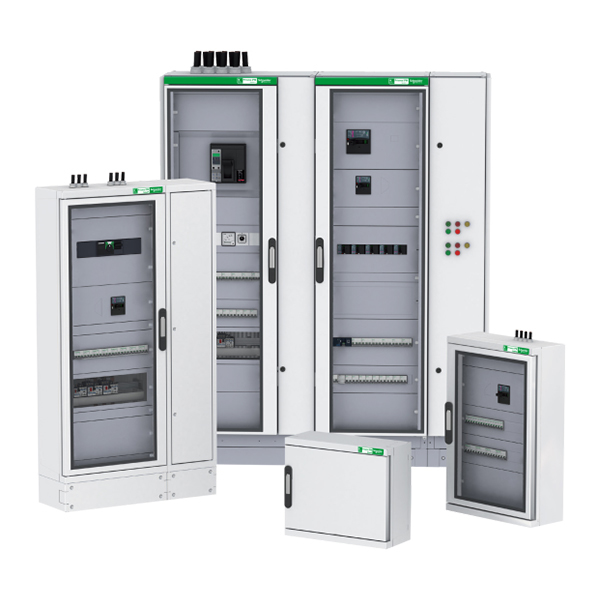

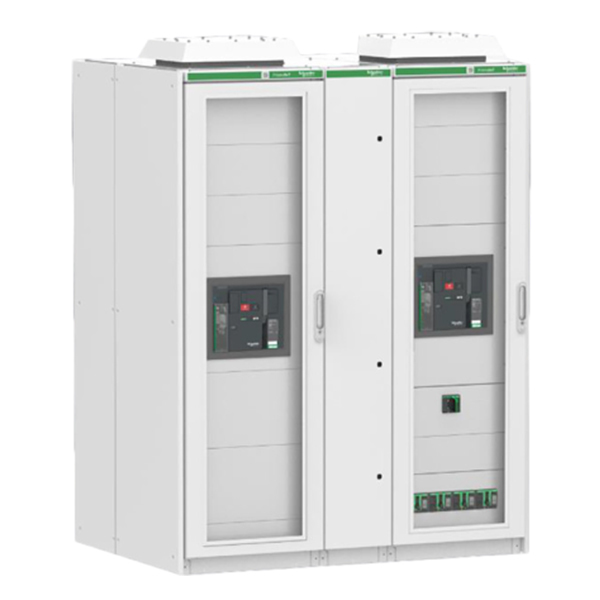

Tủ điện công nghiệp Prisma iPM Schneider

Thông số kỹ thuật điện

Dòng định mức (A)

630

Điện áp cách điện Ui (V AC)

1000

Điện áp hoạt động (V AC)

690

Điện áp xung (KV)

8

Tần số (Hz)

50/60

Dòng cực đại thanh cái Ie (A)

630

Dòng chịu đựng theo thời gian Icw (KA/1s)

25

Dòng xung đỉnh Ipk (KA)

53

Thông số kỹ thuật cơ

Chiều cao (mm)

300

500

700

900

1100

1300

1650

1850

Số module (1 module = 50 mm)

4

8

12

16

20

24

28

32

Chiều sâu (mm)

235

305

Chiều rộng ngăn thiết bị (mm)

600

Chiều rộng ngăn cáp (mm)

300

Vách ngăn bên trong (Form tủ)

1

IP

30 / 31 / 40 / 54

IK

07 / 08 / 10

Tiêu chuẩn

Loại kiểm tra điển hình

IEC61439-1

Vật liệu cách điện bên trong tủ

IEC60695

Điều kiện môi trường

Hoạt động

Trong nhà

Độ cao cực đại (m)

2000

Nhiệt độ hoạt động (°C)

35 °C

Cấp độ ô nhiễm

3

Khác

Vật liệu vỏ tủ

Thép tấm

Sơn

Sơn tĩnh điện Epoxy

Màu sắc

RAL 7047 (vỏ tủ)

RAL 9022 (ngăn chức năng)

Vật liệu cách điện bên trong

Chịu được nhiệt độ cao, chống cháy
