Tủ trung thế RMU - Máy cắt Recloser

Tủ trung thế (RMU)

Tủ trung thế RMU là thiết bị điện hợp bộ với chức năng kết nối, đo lường và tích hợp máy cắt loại cố định với chức năng bảo vệ máy biến áp.

Tủ trung thế RMU có kích thước nhỏ, độ tin cậy cao, an toàn, dễ bảo dưỡng, dễ thay thế và mở rộng.

Tủ điện trung thế RMU được sử dụng nhiều trong hệ thống phân phối mạch vòng thứ cấp, có chức năng đóng cắt đầu vào cho các trạm biến áp, trạm biến thế hợp bộ…trong nhiều lĩnh vực ngành nghề.

Cấu tạo tủ trung thế RMU

  • Tủ trung thế RMU được kết nối bởi các ngăn cáp đầu ra, đầu vào bằng cầu dao cách ly và ngăn cáp ra máy biến áp sử dụng cầu dao phụ tải kết hợp cầu chì bảo vệ.

  • Phần tử đóng cắt bao gồm dao cắt tải, máy cắt và dao nối đất, thanh cái và các đầu đấu. Các phần tử được đặt trong bình khí SF6 (cấu tạo bằng chất đặc biệt bền bỉ với môi trường như bụi bẩn, dầu mỡ, không rỉ sét).

  • Tủ trung thế RMU được phân chia và kết nối với nhau bằng những ngăn riêng biệt, với các quy chuẩn RMU 2 ngăn, 4 ngăn, 6 ngăn tùy theo yêu cầu của khách hàng với chức năng.

Ưu điểm của tủ trung thế RMU

Tủ RMU là giải pháp tất cả trong một, thiết bị đóng cắt an toàn, dễ lắp đặt và bảo trì miễn phí, giúp các tiện ích nâng cao độ tin cậy và thời gian hoạt động của mạng và giảm chi phí vận hành.

  • Giảm bảo trì và phụ tùng thay thế: Các loại rơle hiện nay hầu như không cần bảo trì, có thể dễ dàng kiểm tra mạch bảo vệ trong giai đoạn thử nghiệm đưa vào vận hành với các thiết bị thí nghiệm đơn giản.

  • Khả năng chịu đựng môi trường khắc nghiệt tốt hơn: Máy cắt trong tủ RMU được đặt bên trong các buồng chứa đầy khí SF6, nên không bị ảnh hưởng bởi điều kiện môi trường.

  • Cải thiện khả năng bảo vệ đối với dòng từ hoá quá tải, dòng sự cố pha-pha và dòng chạm đất với cường độ bé.

  • Phối hợp bảo vệ tốt hơn với các thiết bị bảo vệ trung thế khác và hạ thế.

  • Thiết kế nhỏ gọn giàu tính năng: Thiết bị chính vòng là Thiết bị đóng cắt nhỏ gọn cách điện SF6 được trang bị bộ ngắt kết nối Công tắc SF6 và bộ ngắt mạch chân không.

  • Tiết kiệm thời gian và chi phí : RMU là một thiết bị đóng cắt hoàn chỉnh và dễ lắp đặt, tiết kiệm thời gian lắp đặt và vận hành. Không phụ thuộc vào khí hậu và chịu được các điều kiện môi trường, chi phí vận hành và bảo trì của các tổ máy này cũng thấp.

  • An toàn và Hiệu suất : Thiết kế nhỏ gọn hiện đại và công nghệ mới nhất của RMU đảm bảo hoàn toàn an toàn, kết nối, độ tin cậy và hiệu quả.

  • Khả năng thông minh : Khi được trang bị các thiết bị điện tử thông minh và khả năng giao tiếp, RMU dễ dàng tích hợp với Hệ thống quản lý phân phối và trong việc xây dựng giải pháp Lưới thông minh.

  • Tuổi thọ của thiết bị: > 20 năm.

  • Hoạt động ổn định trong bất cứ điều kiện khí hậu khắc nghiệt nào -2500C ÷ +4000C

Máy cắt Recloser

Recloser (hay máy cắt tự động đóng lại) là một thiết bị điện, thiết bị đóng cắt tự động chính xác với độ tin cậy cao.





Recloser được trang bị các cảm biến và thiết bị điện tử thông minh được thiết kế đặc biệt để bảo vệ đường dây và khách hàng, tự động cô lập các lỗi và khôi phục nếu lỗi đã được khắc phục.

Cấu tạo của Recloser

Đối với hệ thống điện, Recloser là tập hợp của các bộ phận sau:

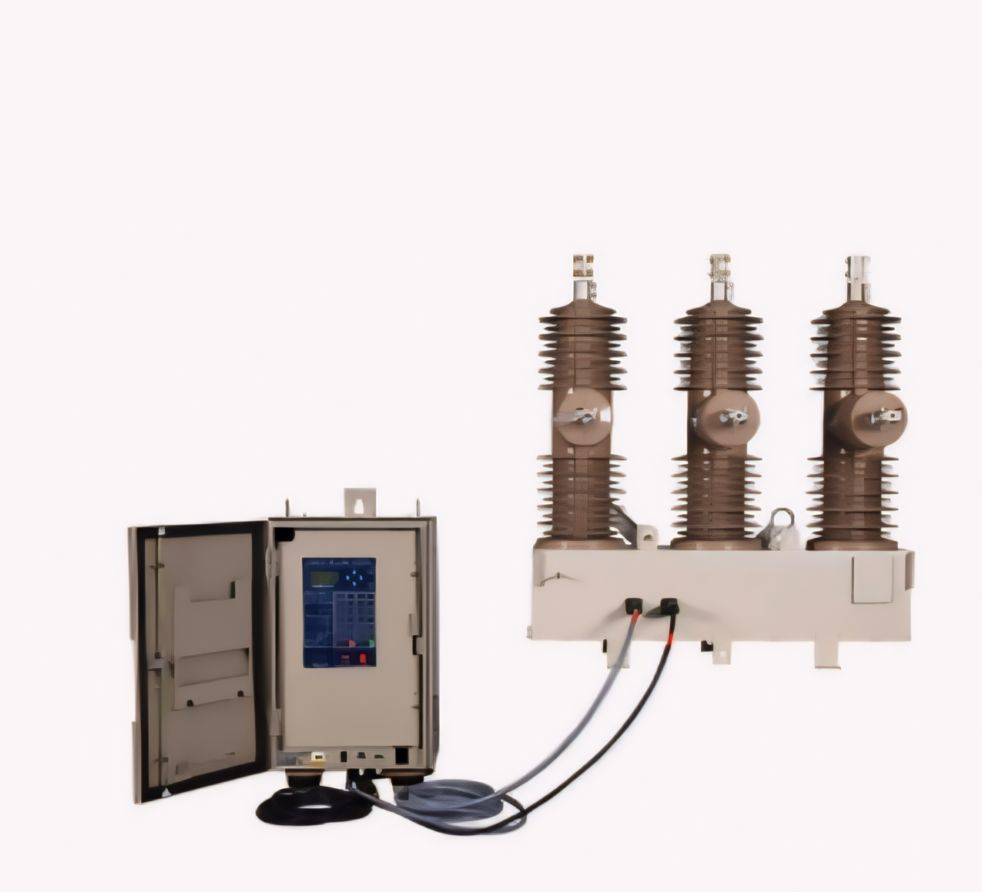

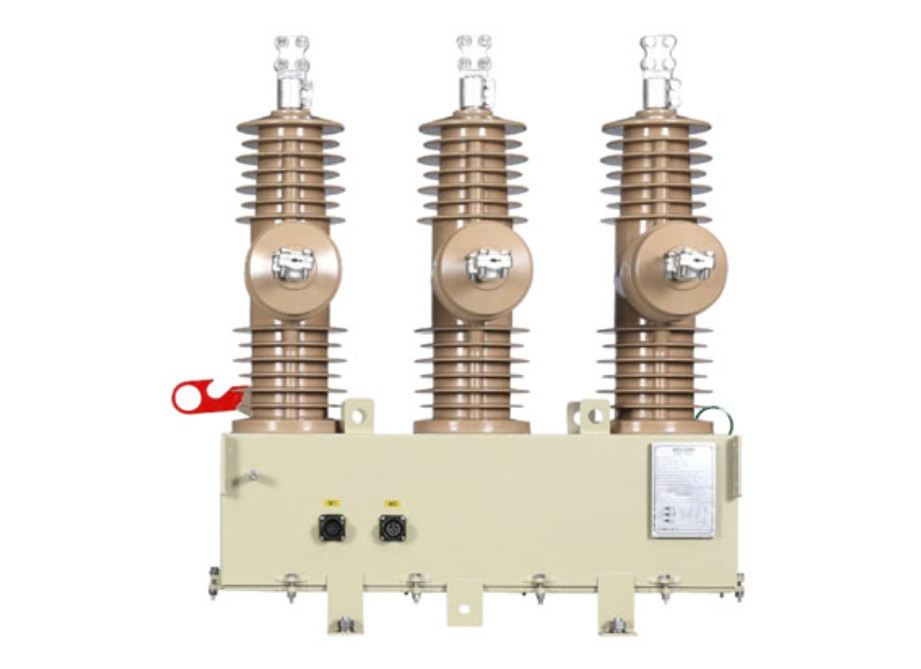

Recloser loại 3 pha, dùng lắp đặt trên cột, dập hồ quang trong buồng chân không, cách điện bằng khí SF6 hoặc chất điện môi rắn. Trên vỏ ngoài Recloser có sẵn vị trí để lắp chống sét.

Thiết bị điều khiển được lắp đặt trong tủ treo trên cột ngoài trời trong điều kiện nhiệt đới, sử dụng vi mạch điện tử, bao gồm các chức năng đo lường, bảo vệ và lưu các sự kiện, và có khả năng cho phép giám sát, điều khiển tại chỗ và từ xa, kết nối với hệ thống.

Bản chất, Recloser gồm máy cắt thông thường có kèm theo bộ điều khiển cho phép lập trình số lần đóng lặp đi lặp lại theo yêu cầu xác định trước. .

Nguyên lý hoạt động của Recloser

Khi xuất hiện sự cố ngắn mạch, Recloser mở ra (cắt mạch), sau một khoảng thời gian t1 (cài đặt ban đầu) nó sẽ tự động đóng lại. Lúc này, nếu sự cố còn tồn tại, recloser sẽ tiếp tục mở mạch, sau thời gian t2 recloser sẽ tự động đóng mạch. Cứ như vậy, recloser hoạt động theo đúng chương trình được cài đặt ban đầu và lần thứ 3 sẽ ngắt hẳn mạch ra khỏi hệ thống điện.

Chức năng, vai trò của Recloser

Recloser cung cấp dữ liệu quan trọng trong thời gian thực về tình trạng đường truyền, như các giá trị công suất (A, W, VAR), điện áp (V) hoặc tần số (f) giúp tăng cường vận hành lưới điện trung áp, cho phép phân tích sự cố, chẩn đoán hệ thống và nâng cao hiệu quả vận hành lưới điện MV.

Recloser có thể nhận ra khu vực sự cố và khôi phục nguồn điện trong khu vực không có sự cố với công tắc cầu chì hoặc bộ ngắt tải. Nó có thể được sử dụng trên các đường dây phân phối trên không cũng như trong các trạm biến áp phân phối tích hợp các chức năng điều khiển, bảo vệ, đo lường, giao tiếp, phát hiện lỗi, giám sát trực tuyến việc đóng hoặc mở.

Các chức năng:

  • Bảo vệ quá dòng pha

  • Bảo vệ lặp lại pha

  • Bảo vệ lặp lại trình tự bằng không

  • Bảo vệ tần số

  • Bảo vệ điện áp đường dây

  • Giới hạn hiện tại xâm nhập

  • Bảo vệ trình tự phủ định

  • Chuyển đổi bảo vệ hoạt động
