Đầu cáp co nguội ngoài trời 3M QTII(M)8S-13-400-Cu(Al) 1 pha có giáp thép 400mm2 làm bằng Cao su Silicone thi công nhanh theo phương pháp co nguội, được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có giáp, lõi dẫn bằng đồng hoặc nhôm.

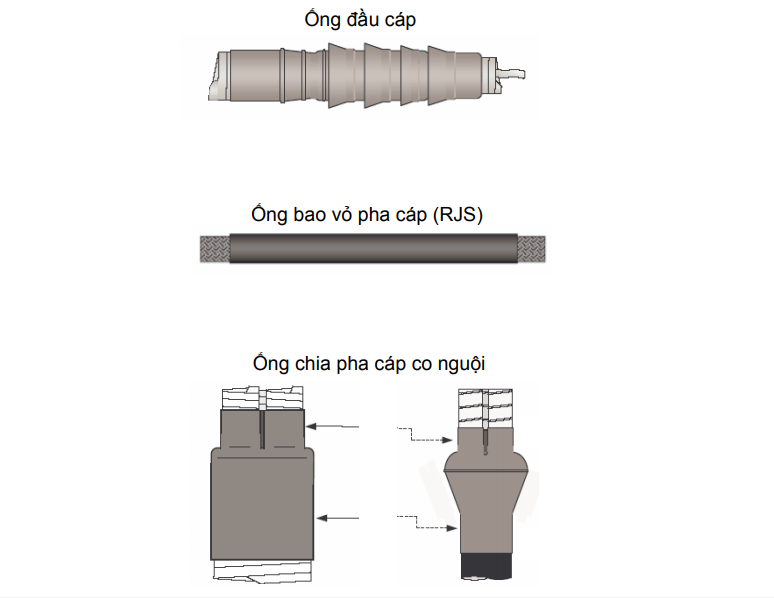

Các thành phần chính của đầu cáp QTII (X):

•  Ống đầu cáp QTII: Phương pháp thi công co rút nguội của ống đầu cáp đảm bảo độ tin cậy cao về cách điện và tạo ra hệ thống làm kín, chống ẩm rất rốt cho bề mặt cách điện của cáp.
Ống đầu cáp co nguội được tích hợp thành một ống duy nhất gồm các tán cách điện bằng cao su silicone bao phủ bên ngoài lớp điều chỉnh điện trường có hằng số điện môi cao (High-K) và trong cùng là sườn lõi dây rút.

Đặc Tính Kỹ Thuật:

Đầu cáp 3M QTII(M)8S-13-400-Cu(Al) sử dụng cho các loại cáp lực có nhiệt độ vận hành liên tục ở 90° C và quá tải ở 130°C.

Dòng định mức của đầu cáp QTII bằng hoặc vượt dòng định mức của cáp được sử dụng.
Đầu cáp 3M QTII được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp. Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

Các tiêu chuẩn áp dụng:

Đầu cáp QTII(M)8S-13-400-Cu(Al) đạt hoặc vượt các yêu cầu về kỹ thuật của các Tiêu chuẩn sau:
- Tiêu chuẩn IEEE 48-1990 cho đầu cáp Class 1.
- Tiêu chuẩn CENELEC HD 628-S1 và HD 629.1.S1.
- Tiêu chuẩn VDE 0278-628, VDE 0278-629-1
- Tiêu chuẩn Anh BS C-89
- Tiêu chuẩn Tây Ban Nha UNE 21-115-75
- Tiêu chuẩn Brazil A*B*N*T* 9314
- Tiêu chuẩn EdF Pháp HN 33-E-01, HN 41-E-01

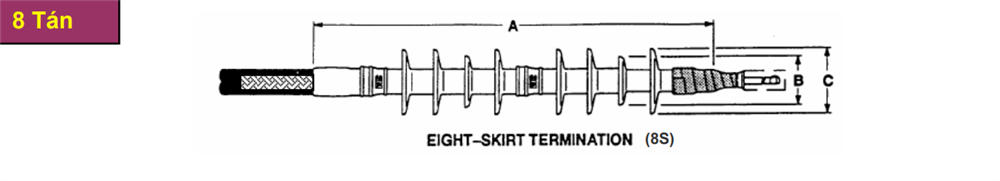

Phạm vi ứng dụng cáp & kích thước

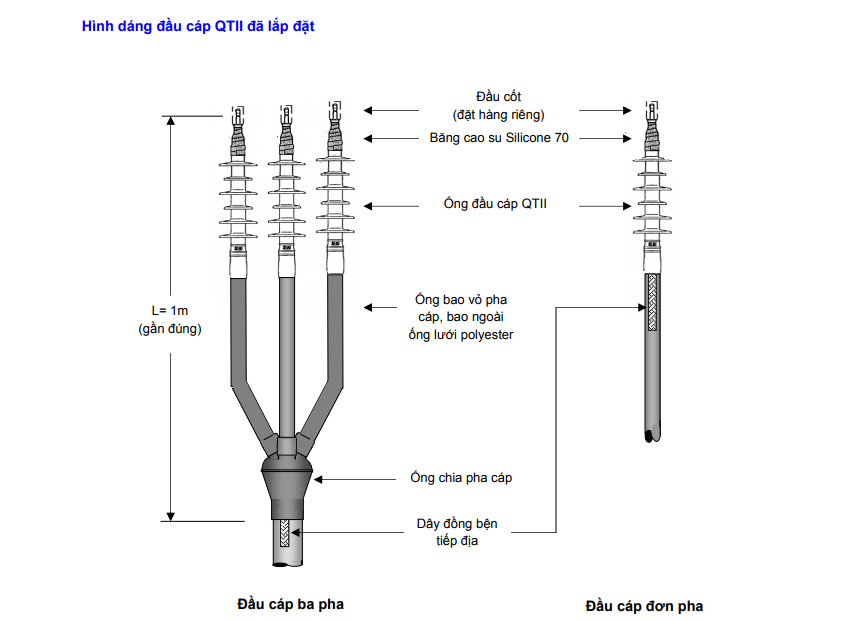

Kỹ Thuật Lắp Đặt

1. Chuẩn bị cáp theo các bước hướng dẫn chuẩn.

2. Lắp đặt dây nối đất của đầu cáp.

3. Luồn ống đầu cáp vào cáp.

4. Lắp đặt, ép đầu cốt.

5. Định vị ống đầu cáp trên cáp và rút sợi dây lõi, đầu cáp sẽ co rút vào đúng vị trí.

6. Quấn băng 70 làm kín phần đỉnh đầu cáp.
