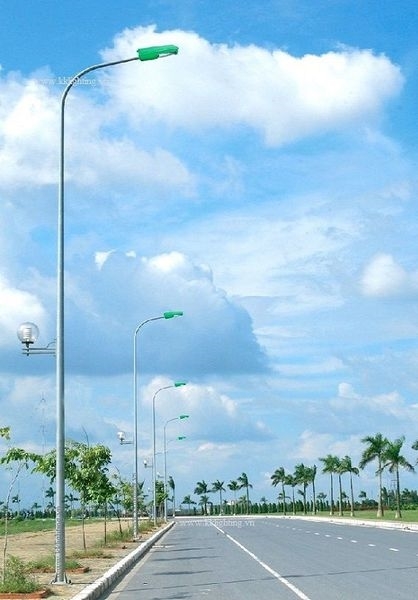

Cột đèn cao áp liền cần đơn - mã CCA01

MÔ TẢ

• Cột đèn cao áp liền cần được chế tạo liền không có mối hàn ngang thân, cột thép cao áp được chế tạo dày 3mm đến 5mm chịu được sức gió lên đến 45m/s (tương đương vùng áp lực gió 125daN/m2).
• Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.
• Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.
• Cột được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.
• Vật liêu sử dụng cho cột đèn phù hợp với tiêu chuẩn.
• Cột được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.
• Cột được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặ là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

Chú thích:
H: Chiều cao cột tính từ mặt bích.
W: Độ vươn cần đèn tính từ tâm cột.
D1: Kích thước ngoài tại đầu cột.
D2: Kích thước ngoài tại mặt bích chân cột.
T: Chiều dày thân cột.
P: Chiều rộng cửa cột.
Q: Chiều cao cửa cột.
F: Lực ngang đầu cột tính toán cho phép.
J: Bu lông móng cột.
S: Số lượng lỗ bắt bu lông móng trên bích đế cột.
N: Khoảng cách tâm bu lông móng cột.
M: Kích thước bích đế cột.
Hm: Chiều sâu của khối bê tông móng.
