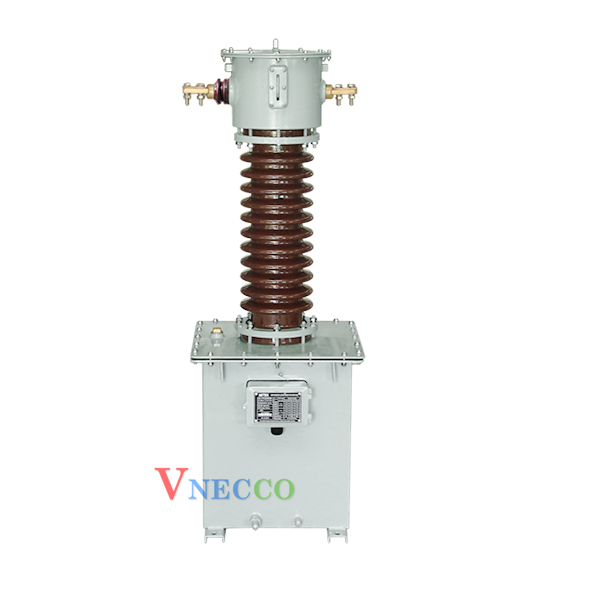

Biến dòng đo lường trung thế 1 pha 1 mạch 4 nấc ngâm dầu ngoài trời MITEX 24kV - Kiểu : CT22-1M5ND4 (600-800)/5A

TÊN SẢN PHẨM: Biến dòng đo lường trung thế 1 pha, 1 mạch, 4 nấc, ngâm dầu ngoài trời MITEX 24kV - Kiểu : CT22-1M5ND4 (600-800)/5A

Tiêu chuẩn áp dụng: TCVN 7697-2, IEC 60044-2, IEC 60076-1

Số pha: 1, số mạch: 1, Số nấc: 4

1. Điện áp

• Điện áp sơ cấp danh định : 15000:√3; 15000(22000):√3; 22000:√3; 24000:√3; 22000(35000):√3; 35000:√3; 38500:√3; 15000; 15000(22000), 22000, 24000, 35000, 38500
• Số nấc điện áp sơ cấp danh định: 1 hoặc 2
• Điện áp thứ cấp danh định : 100; 110; 120; 190; 220; 240; 360
• Điện áp thứ cấp danh định cuộn đo lường: 100√3; 110√3; 100; 110; 120

2. Dung lượng

• Dung lượng : (10 /30 )VA
• Sai số tỷ số tại 0VA : ±0,5%

3. Các chỉ số khác

• Cấp chính xác: 0,5/5P20
• Mức cách điện :
  • 24/50/125 (24kV)
  • 38,5/80/190 (38.5kV)
• Tần số danh định : 50 Hz
• Hệ số quá điện áp định mức : 1,2Un (liên tục)
• Nhiệt độ làm việc lớn nhất : 50°C
• Giới hạn độ tăng nhiệt : 60°C
• Độ ẩm tương đối lớn nhất : 95%
• Chiều dài đường rò tối thiểu : 25mm/kV
• Khối lượng :
  • 75 kg (điện áp đến 22kV, loại 1 sứ)
  • 85 kg (điện áp đến 38.5kV, loại 1 sứ)
  • 90 kg (điện áp đến 24kV, loại 2 sứ)
  • 95 kg (điện áp đến 38.5kV, loại 2 sứ)
