Sản xuất tủ bảng điện

Khái niệm tủ điện

Tủ điện là nơi chứa đựng các thiết bị điện và bảng thiết bị điện như: Công tắc, cầu giao, biến thế, biến áp, … ở các công trình, nhà cửa, nhà máy… thường có hình chữ nhật hoặc hình vuông tùy theo vị trí và mục đích sử dụng.

Phân loại tủ điện

Có rất nhiều loại tủ điện nhưng VNECCO chuyên cung cấp 2 mảng tủ điện thông dụng nhất là tủ điện hạ thế và tủ điện trung thế.

I. Tủ điện trung thế

Tủ điện trung thế được sử dụng khá rộng rãi trong các trạm phân phối điện, trạm phát điện trong nhà máy xí nghiệp hay khu dân cư...

Đặc điểm:

+ Vỏ tủ làm từ tôn dày 2mm, đảm bảo vững chắc, các thiết bị đóng cắt như máy cắt được bố trí hợp lý và được bảo vệ bằng một cánh phía trong tủ.

+ Vỏ tủ nhập khẩu nguyên bộ hoặc sản xuất trong nước theo tiêu chuẩn của hãng, các thiết bị bên trong được lựa chọn phù hợp với thiết kế.

- Thông số kỹ thuật:

+ Điện áp định mức: 7.2/12/24/36kv

+ Dòng định mức: 400/630/1250/2000/2500/3150A

+ Dòng ngắn mạch: 20/25/31.5/40kA

+ Tiêu chuẩn: IEC 6227 200

+ Vật liệu: Tôn SPHC hoặc ZAM có chiều dài từ 1-3,2mm

- Tủ điện trung thế được chia làm hai loại chính:

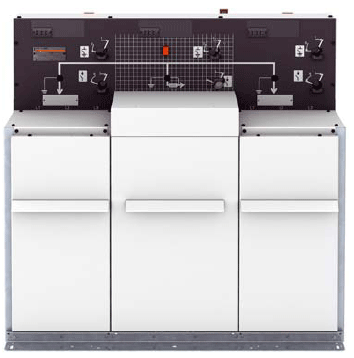

1. Loại COMPACT

2. Loại MODULE

II. Tủ điện hạ thế

1. Tủ phân phối

- Chức năng: Là nơi lắp đặt và bảo vệ cho các thiết bị điều khiển,là nơi đầu nối phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình sử dụng

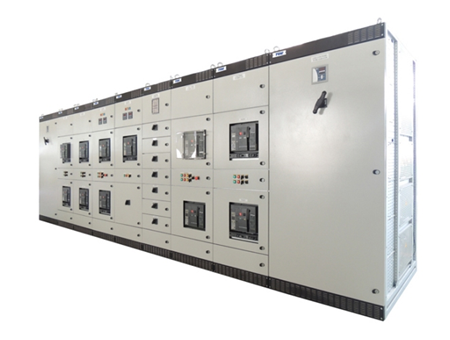

a, Tủ phân phối MSB

- Thiết kế: Nhiều ngăn tủ có chức năng riêng biệt như: ngăn chứa ACB hoặc MCCB tổng, ngăn chứa CB ra tải, ngăn chứa tụ bù... đáp ứng các thông số về điện, các thiết bị điện được bố trí hợp lý cho việc lắp ráp.

- Thông số Kỹ thuật:

+ Tiêu chuẩn: IEC 64039-1, IEC 60947-2,...

+ Khả năng cắt dòng ngắn mạch: 150kA

+ Dòng chịu ngắn mạch trên thanh cái chính: 100kA

+ Điện áp cách điện: 1kV

+ Cấp bảo vệ: Ip3x, Ip4x, Ip5x

+ Số ngõ ra lên tới 20

+ Khung tủ vỏ bằng thép dày từ 1.5-2.5mm (sơn tĩnh điện)

+ Thiết kế tủ theo kích thước yêu cầu

+ Điện áp định mức: 1P (220-240V, 50-60hz), 3P (380-690, 50-60Hz)

b, Tủ phân phối nhánh DB

- Thiết kế:

+ Không gian rộng dễ dàng dấu dây vào ra

+ Các mạch điện được chỉ thị rõ ràng

+ Có thể kết nối mở rộng

- Thông số kỹ thuật

+ Tiêu chuẩn IEC 640039-1, BS EN 61439-1

+ Khả năng cắt dòng ngắn mạch: 105kA

+ Điện áp định mức: 1P(220VAC,50); 3P(400VAC, 50Hz)

+ Dòng điện định mức đến 630A

+ Cấp bảo vệ: tủ trong nhà: Ip42, tủ ngoài trời: Ip54

+ Kết nối nhiều thiết bị như: MCB, RCD, RCBQ

+ Khung vỏ tủ bằng tôn 1.5-2mm, sơn tĩnh điện.

1. Tủ điều khiển

Thông số lỹ thuật:

+ Tủ điều khiển được tích hợp các thiết bị điều khiển theo yêu cầu thiết kế và mục đích sử dụng

+ Thiết bị điều khiển bao gồm: Rơ le, Contactor, khởi động từ, biến tần, PLC,.. Các thiết bị sẽ được lắp đặt thành hệ thống hoàng chỉnh để điều khiển các cơ cấu

+ Tủ điều khiển được thiết kế để ứng dụng vào các lĩnh vực: điều khiển hệ thống chiếu sáng, hệ thống xử lí nước, hệ thống cân, giám sát, điều khiển dây chuyền sản xuất,...

- Tủ điều khiển trung tâm MMC

Tủ được thiết kế tuân thủ theo các tiêu chuẩn sau:

+ Vỏ tủ: IEC 6-529, IEC 60439-1

+ Thiết bị đóng cắt hạ thế: IEC 947-2, IEC 947-7, IEC 298

2. Tủ tụ bù

- Tủ tụ bù hạ thế loại tụ dầu: 3P-50Hz-415V các loại công suất từ 10Kvar, 40Kvar, 50Kvar

- Tủ tụ bù hạ thế loại tụ khô: 3P-50Hz-440V các loại công suất từ 10Kvar - 50Kvar.

- Tủ tụ bù hạ thế loại điện áp đặc biệt: 220V/460V/...

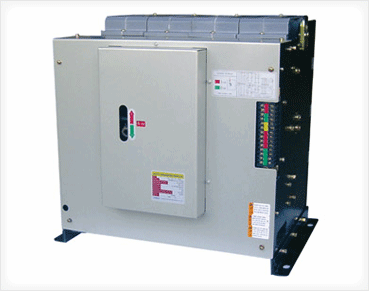

3. Tủ ATS

- Chức năng

+ Tự động gửi tín hiệu khởi động máy khi: điện lưới bị mất hoàn toàn, điện lưới mất pha, điện lưới còn điện áp thấp hơn giá trị cho phép.

+ Khi điện lưới phục hồi, bộ ATS ngay lập tức chuyển phụ tải sang nguồn mới. Máy tự động tắt sau khi chạy làm mát 1-2 phút.

+ Có khả năng vận hành tự động hoặc bằng nhân công; điều chỉnh được thời gian chuyển mạch

- Thông số kỹ thuật:

+ Điện áp định mức: 1000V

+ Dòng điện định mức: lên đến 6000A

+ Cấp bảo vệ: IP30 - IP54

Ứng dụng của tủ điện

Tủ điện được sử dụng để điều khiển móc móc thiết bị cùng các động cơ điện, giúp việc quản lý và bảo vệ cho máy móc hoạt động được ổn định nhất. Tủ điện được ứng dụng cho nhiều không gian khác nhau từ: nhà máy bơm nước, xưởng sản xuất hoặc những khu công nghiệp lớn.

Tủ điện phân phối: tủ điện phân phối được sử dụng trong mạng điện hạ thế là các thành phần quan trọng nhất được lắp đặt trong phòng kỹ thuật điện tổng các công trình, xí nghiệp, các trung tâm thương mại…

Tủ điện công nghiệp được sử dụng để chiếu sáng, nó thường được đặt tại những nơi công cộng, điều khiển được hệ thống chiếu sáng và trong nhiều khu vực khác nhau như: khu đô thị, vườn hoa, công viên,… và trong nhiều không gian khác nhau.

VNECCO là đơn vị chuyên thiết kế, sản xuất lắp đặt tất cả các loại tủ điện, tủ điện công nghiệp chất lượng tốt, hiệu quả sử dụng được đánh giá cao, đảm bảo độ an toàn khi dùng cũng như có độ bền lâu và giá thành hợp lý, phải chăng. Với đội ngũ kỹ sư điện kinh nghiệm lâu năm, VNECCO nhận thiết kế tủ điện theo yêu cầu và cam kết cung cấp cho Khách hàng tủ điện đạt chất lượng cao, tiêu chuẩn và giá tốt nhất thị trường.

Quý khách hàng vui lòng liên hệ trực tiếp để được tư vấn và báo giá tốt nhất: Mr Minh: 0963.212.935 Email: info@vnecco.com
